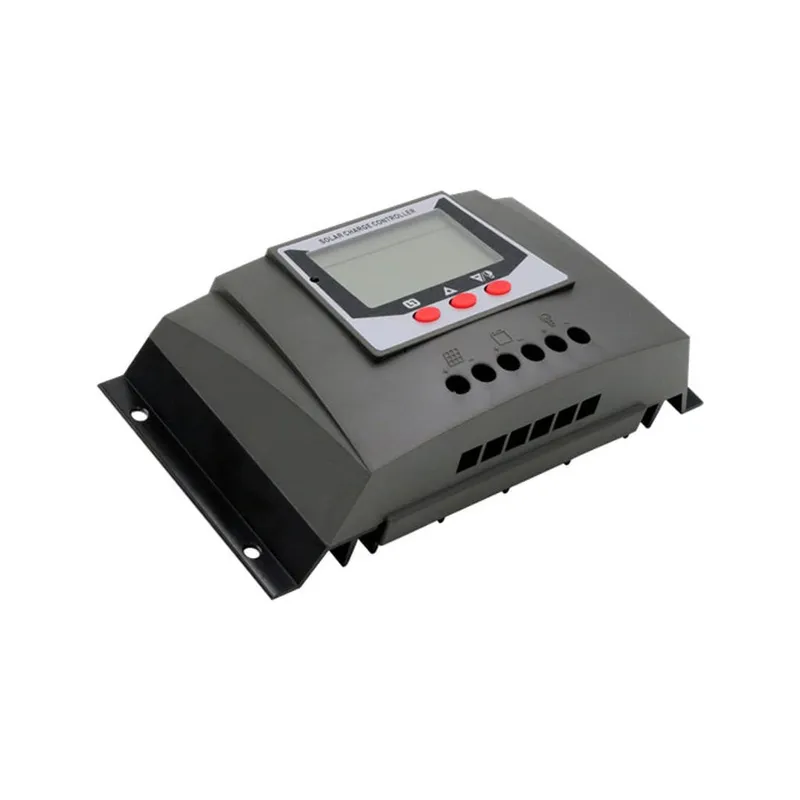

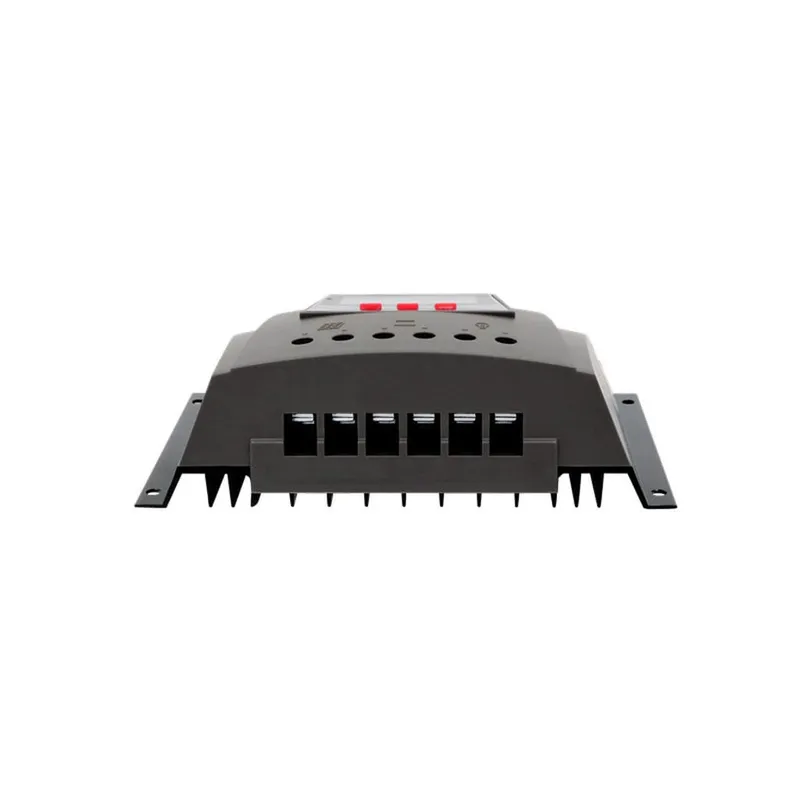

60A PWM ŞARJ KONTROL CİHAZLARI

Bu ürün, fotovoltaik santrallerin şarj yönetimi için uygundur. Ev, sokak aydınlatması, sulama, savunma sistemleri gibi güneş enerjisi üretim sistemlerinde yaygın olarak kullanılabilir.

Ürün Özellikleri

1. Ekran modu: LCD, akü voltajını ve şarj ve deşarj durumunu gösterir;

2. Koruma modu: Düşük voltaj koruması, aşırı voltaj koruması, aşırı şarj koruması, aşırı yük koruması, aşırı akım koruması, kısa devre koruması, anti-ters deşarj, güneş paneli ve batarya ters bağlantı koruması;

3. Parametre modifikasyonu: Şarj ve deşarj kontrol parametreleri düğmesine basarak manuel olarak ayarlanabilir;

4. Çalışma modu: Sıradan 24 saat çalışma modu, ışık kontrol modu, ışık kontrol gecikme modu;

5. Şarj modu: Üç aşamalı (tam hız, güçlendirme, şamandıra şarj) PWM şarj modu;

6. Arayüz özellikleri: İsteğe bağlı bir USB (1A / 5V);

7. Batarya tipi: Üç tip batarya için geçerlidir (Kuru, Jel, Sulu);

8. Taban plakası tipi: Demir taban plakası;

9. Özellikler: Çalışma modunu manuel olarak ayarlamak ve yükleme düğmesini değiştirmek için düğme.

Temel Sistem ve Güç Özellikleri

• Ürün Modeli: WP60D

• Anma Akımı: 60 Amper (60A)

• Sistem Gerilimi: 12V ve 24V DC sistemleri destekler.

• Şarj Modu: PWM (Darbe Genişliği Modülasyonu) Üç Kademeli Şarj kullanır.

• Güneş Paneli (PV) Maks. Gerilimi: ≤50V

• Yüksüz Kayıp (Öz Tüketim): 12V sistemde 13mA, 24V sistemde 15mA.

Voltaj Ayarları (12V / 24V)

Bu voltaj değerleri akü tipine göre ayarlanabilir:

• Yüzen Şarj (Float): 13.8V / 27.6V

• Şarj Artırmak (Boost): 14.4V / 28.8V

• Düşük Voltaj Koruma (LVP): 10.7V / 21.4V

• Düşük Gerilim Kurtarma (LVR): 12.6V / 25.2V

Koruma ve Verimlilik Detayları

• Sıcaklık Telafisi: −4mV/Hu¨cre/∘C ile şarj voltajlarını sıcaklığa göre otomatik dengeler.

• Şarj ve Deşarj Gerilimi Düşmesi: Şarj devresinde <0.2V / Deşarj devresinde <0.1V.

• Aşırı Akım ve Kısa Devre Koruması:

  • 1.25× nominal akım için $\ge 60$ saniye koruma önlemi.

  • 1.5× nominal akım için $\ge 5$ saniye aşırı yük koruma hareketi.

  • Nominal akım kısa devre koruma önlemi $\ge 2.5$ saniye.

Boyutlar ve Çevresel Koşullar

• Kablo Özellikleri: Maksimum 25 mm2 ($\le 3\#AWG$) kablo kesitine kadar önerilir.

• Çalışma Sıcaklığı: −20∘C ila 60∘C.

• Depolama Sıcaklığı: −30∘C ila 70∘C.

• Nem Gereksinimi: $\le 90\%$ (Yoğuşmasız).

• Boyutlar (UxGxY): $200mm\times 132mm\times 63,5mm$.

• Montaj Deliği Aralığı: $185mm\times 120mm$.

• Ağırlık: $\le 665g$.
