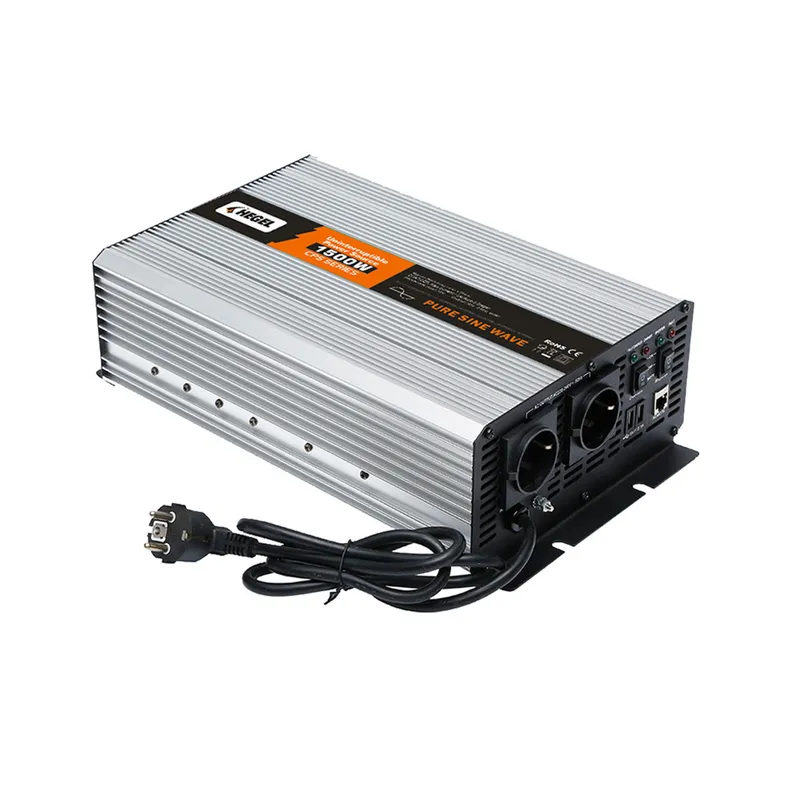

1500W 12V ŞARJLI TAM SİNÜS İNVERTER

Bu cihaz, aküde depolanan 12V doğru akım  DC enerjiyi, evlerimizde kullandığımız 220V alternatif akım AC enerjisine dönüştüren yüksek teknolojili, hibrit bir güç çözümüdür.

 Ürün Özellikleri

• Yüksek frekans transformatörü tasarımı yüksek reaktif sürüş yeteneğine sahiptir

• Saf Sinüs Çıkışı (THD <% 3)

• Güç AÇMA / KAPAMA uzaktan kumandası (isteğe bağlı)

• Giriş ve çıkış tamamen izolasyon

• Giriş Koruması: Ters Polarite (Sigorta) / Düşük Gerilim / Aşırı Gerilim

• Çıkış Koruması: Kısa Devre / Aşırı Yük / Aşırı Sıcaklık / Toprak Hatası / Yumuşak Başlangıç

• Alman teknolojisi, Çin üretimi

• % 100 gerçek güç, Yüksek dalgalanma gücü, 2 yıl garanti

• E8 / CE onaylı

 Teknik Özellikleri

Çıkış (Output) Detayları

CPS1500 modelinin AC çıkış performansı aşağıdaki gibidir:

• Alternatif Akım Voltajı (Çıkış): 110/220VAC

• Anma Gücü (Nominal): 1500W

• Dalgalanma Gücü (Tepe Gücü): 3000W

• Dalga Formu: Saf Sinüs Dalgası ($\text{THD}<3\%$)

• Sıklık (Frekans): $50/60Hz\pm 3$

• $\text{AC}$ Düzenleme Oranı: ±10%

• Güç Faktörü İzin Verilen Aralık: $\cos \theta -90^{\circ }\sim \cos \theta +90^{\circ }$

• Standart Prizler: ABD/I˙ngiliz/Franch/Schuko/I˙ngiltere/Avustralya/Evrensel vb. (İsteğe bağlı)

• $\text{LED}$ Göstergesi: Güç için yeşil, hatalı durum için kırmızı ışık.

• USB Girişi: 5V,2.1A

Giriş (Input) Detayları

Cihazın DC giriş ve şarj özellikleri şunlardır:

• Yüksüz Akım Çekme: $\le 0.75A$

• $\text{DC}$ Gerilimi: 12VDC

• Voltaj Aralığı ($\text{DC}$): 10.5 ile 15.0VDC

• Verimlilik (Tipik): $\sim \%91$

• Sigorta ($\text{DC}$ Dahili): $40A\times 6$

• Sigorta ($\text{AC}$ Dahili): $15A\times 1$

AC Şarj Özellikleri

• Maksimum Şarj Akımı ($\text{AC}$): 15A

• Şarj Şekilleri: 3 Kademeli (Sabit Akım, Sabit Voltaj, Yüzer Şarj)

• $\text{AC}$ Voltaj Aralığı (Giriş): $170-250VAC$

• $\text{AC}$ Sigorta: $3A\times 1$

• Uygun Akü Tipleri: Jel ve AGM (Akü çeşidine göre çeşitli şarj yöntemleri önerilebilir).

By Pass Modu

CPS1500, AC girişinden DC akü yönetimine kadar birçok koruma mekanizmasına sahiptir:

Akü (DC) Gerilim Koruma

• Akü Düşük Voltaj Alarmı: $10.5\pm 0.5VDC$'de tetiklenir.

• Akü Düşük Voltaj Kapatma: $9.5\pm 0.5VDC$'de cihaz kapanır.

• Yüksek Voltaj Alarmı: $15.5\pm 0.5VDC$'de tetiklenir.

• Akü Düşük Voltaj Yeniden Açılma: $11.5\sim 12VDC$ aralığında otomatik olarak yeniden açılır.

  Çevre Koşulları

  CPS1500 modelinin çalışabileceği ve saklanabileceği çevre koşulları aşağıdadır:

  • Çalışma Sıcaklığı: Cihaz, 0∘C ile 50∘C arasındaki sıcaklıklarda çalışabilir.

  • Çalışma Nemi: İzin verilen nem aralığı $\%20\sim \%90$ bağıl nemdir.

  • Depolama Sıcaklığı ve Nemi: Cihaz, −30∘C ile 70∘C arasındaki sıcaklıklarda ve $\%10\sim \%95\text{RH}$ nem aralığında saklanabilir.

  Güvenlik ve EMC (Elektromanyetik Uyumluluk)

  Cihazın güvenlik ve uyumluluk standartları şunlardır:

  • Güvenlik Standartları: Cihaz, $\text{EN 60950-1}$ Sertifikalıdır ve aşağıdaki revizyonlara uygundur: $2006+\text{A}11:2009+\text{A}1:2010+\text{A}12:2011+\text{A}2:2013$.

  • İzolasyon Direnci: Giriş/Çıkış (I/P-O/P) arasındaki izolasyon direnci 100MOhm/500VDC değerindedir.

  • $\text{EMI}$ İletimi ve Radyasyon: EMI iletimi ve radyasyonuna dair standart bilgileri bu görüntüde kesik olarak kalmıştır.

AC Giriş Koruma

• $\text{AC}$ Giriş Düşük Voltaj Koruması: Mevcuttur, cihaz kapanır.

• $\text{AC}$ Giriş Yüksek Voltaj Koruması: Mevcuttur, cihaz kapanır.

• $\text{AVS}$ Özelliği: Detay verilmemiştir.

Çıkış ve Genel Koruma

• Aşırı Yükleme: $1600-1700W$ aralığında tetiklenir.

• Aşırı Sıcaklık: Çıkış gerilimini kapatır, sıcaklık düştükten sonra otomatik olarak kurtarır.

• Çıkış Kısa Devre: Çıkış gerilimini kapatır, kurtarmak için yeniden başlatır.

• $\text{DC}$ Giriş Ters Polarite: Dahili sigorta tarafından koruma sağlanır.

• Toprak Koruması: Kapatır, otomatiktir ve sıfırlanır.

Diğer Özellikler

• By Pass Modu Geçiş Zamanı: $\le 10\text{ms}$ (milisaniye).

• Geçme Zamanı (Kurtarma): 17 saniye.

• Termal Isı Koruması: 2 adet soğutma fanı ile sağlanır; sıcaklık kontrollü veya %30 otomatik yük ile soğutma yapar.

• Yumuşak Başlangıç (Soft Start): Evet, $3-5$ saniye sürer.
